Aplikasi Detector Non Inverting dengan Vref (+)
APLIKASI PENYELAMATAN PESAWAT KETIKA KECELAKAAN
1. Tujuan [kembali]
- Mengetahui komponen-komponen dalam rangkaian
- Mengetahui cara kerja komponen dalam rangkaian
- Dapat membuat rangkaian simulasi dengan menerapkan konsep detector non inverting dengan Vref (+)
2. Alat dan Bahan [kembali]
1) DC Voltmeter
DC Voltmeter merupakan alat yang digunakan untuk mengukur besar tengangan pada suatu komponen. Cara pemakaiannya adalah dengan memparalelkan kaki2 Voltmeter dengan komponen yang akan diuji tegangannya.
- Input voltage: ac 100~240v / dc 10~30v
- Output voltage: dc 1~35v
- Max. Input current: dc 14a
- Charging current: 0.1~10a
- Discharging current: 0.1~1.0a
- Balance current: 1.5a/cell max
- Max. Discharging power: 15w
- Max. Charging power: ac 100w / dc 250w
- Jenis batre yg didukung: life, lilon, lipo 1~6s, lihv 1-6s, pb 1-12s, nimh, cd 1-16s
- Ukuran: 126x115x49mm
- Berat: 460gr
Output voltage: 5V
Output Current: MAX 3A
Output power:15W
conversion efficiency: 96%
.jpeg)
- Bi-Polar Transistor
- DC Current Gain (hFE) is 800 maximum
- Continuous Collector current (IC) is 100mA
- Emitter Base Voltage (VBE) is > 0.6V
- Base Current(IB) is 5mA maximum
- Sound Sensor
Sensor Suara adalah sensor yang memiliki cara kerja merubah besaran suara menjadi besaran listrik. Pada dasarnya prinsip kerja pada alat ini hampir mirip dengan cara kerja sensor sentuh pada perangkat seperti telepon genggam, laptop, dan notebook. Sensor ini bekerja berdasarkan besar kecilnya kekuatan gelombang suara yang mengenai membran sensor yang menyebabkan bergeraknya membran sensor yang memiliki kumparan kecil dibalik membran tersebut naik dan turun. Kecepatan gerak kumparan tersebut menentukan kuat lemahnya gelombang listrik yang dihasilkannya.
- Working voltage: DC 3.3-5V
- Dimensions: 45 x 17 x 9 mm
- Signal output indication
- Single channel signal output
- With the retaining bolt hole, convenient installation
- Outputs low level and the signal light when there is sound
- Proximity Sensor
- Flame Sensor
.jpg)
.jpg)
- Touch Sensor
- Logicstate

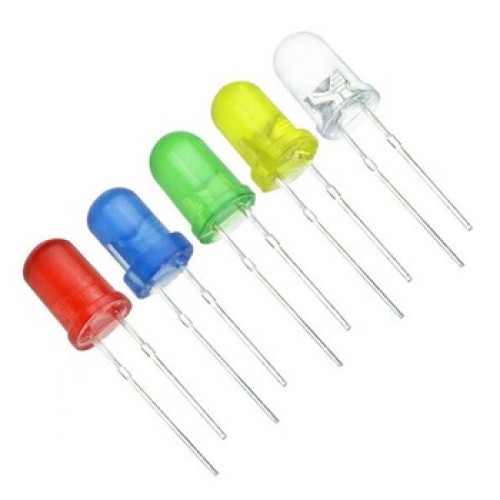

- LED-RED
Tegangan LED menurut warna yang dihasilkan:
- Infra merah : 1,6 V.
- Merah : 1,8 V – 2,1 V.
- Oranye : 2,2 V.
- Kuning : 2,4 V.
- Hijau : 2,6 V.
- Biru : 3,0 V – 3,5 V.
- Putih : 3,0 – 3,6 V.
- Ultraviolet : 3,5 V.
- Relay
Konfigurasi pin
- Buzzer
.jpg)
- Motor DC
3. Dasar Teori [kembali]
Rangkaian detektor non inverting dengan tegangan input Vi berupa gelombang segitiga dan tegangan referensi Vref > 0 Volt adalah seperti gambar 78
Adapun kurva karakteristik Input-Ouput (I-O) adalah seperti gambar 80. Dengan Vi > 0 maka Vo = +Vsat dan sebaliknya bila Vi < 0 maka Vo = -Vsat.
2. Rangkaian
- Resistor
Simbol :
Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika (V=I R).Jenis Resistor yang digunakan disini adalah Fixed Resistor, dimana merupakan resistor dengan nilai tetap terdiri dari film tipis karbon yang diendapkan subtrat isolator kemudian dipotong berbentuk spiral. Keuntungan jenis fixed resistor ini dapat menghasilkan resistor dengan toleransi yang lebih rendah.Cara menghitung nilai resistor:Tabel warna
Contoh :Gelang ke 1 : Coklat = 1Gelang ke 2 : Hitam = 0Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105Gelang ke 4 : Perak = Toleransi 10%Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.
- Dioda
Spesifikasi
Dioda adalah komponen yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Sebuah Dioda dibuat dengan menggabungkan dua bahan semi-konduktor tipe-P dan semi-konduktor tipe-N. Ketika dua bahan ini digabungkan, terbentuk lapisan kecil lain di antaranya yang disebut depletion layer. Ini karena lapisan tipe-P memiliki hole berlebih dan lapisan tipe-N memiliki elektron berlebih dan keduanya mencoba berdifusi satu sama lain membentuk penghambat resistansi tinggi antara kedua bahan seperti pada gambar di bawah ini. Lapisan penyumbatan ini disebut depletion layer. Ketika tegangan positif diterapkan ke Anoda dan tegangan negatif diterapkan ke Katoda, dioda dikatakan dalam kondisi bias maju. Selama keadaan ini tegangan positif akan memompa lebih banyak hole ke daerah tipe-P dan tegangan negatif akan memompa lebih banyak elektron ke daerah tipe-N yang menyebabkan depletion layer hilang sehingga arus mengalir dari Anoda ke Katoda. Tegangan minimum yang diperlukan untuk membuat dioda bias maju disebut forward breakdown voltage.
Jika tegangan negatif diterapkan ke anoda dan tegangan positif diterapkan ke katoda, dioda dikatakan dalam kondisi bias terbalik. Selama keadaan ini tegangan negatif akan memompa lebih banyak elektron ke material tipe-P dan material tipe-N akan mendapatkan lebih banyak hole dari tegangan positif yang membuat depletion layer lebih besar dan dengan demikian tidak memungkinkan arus mengalir melaluinya. Kondisi ini hanya terjadi pada dioda yang ideal, kenyataannya arus yang kecil tetap dapat mengalir pada bias terbalik dioda.
Dioda dapat dibagi menjadi beberapa jenis:
1. Dioda Penyearah (Dioda Biasa atau Dioda Bridge) yang berfungsi sebagai penyearah arus AC ke arus DC.
2. Dioda Zener yang berfungsi sebagai pengaman rangkaian dan juga sebagai penstabil tegangan.
3. Dioda LED yang berfungsi sebagai lampu Indikator ataupun lampu penerangan.
4. Dioda Photo yang berfungsi sebagai sensor cahaya.
5. Dioda Schottky yang berfungsi sebagai Pengendali.
Untuk menentukan arus zenner berlaku persamaan:
Keterangan:
Pada grafik terlihat bahwa pada tegangan dibawah ambang batas tegangan mundur (reverse) sebuah dioda akan tembus (menghantar) dan tidak bisa menahan lagi. Batas ini disebut dengan area tegangan breakdown dioda. Kondisi dioda pada area ini adalah tembus atau menghantar dan tidak menghambat. Kemudian pada level tegangan diantara tegangan breakdown dan tegangan forward terdapat area tegangan reverse dan tegangan cut off. Pada area ini kondisi dioda adalah menahan atau tidak mengalirkan arus listrik.
- Transistor
Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.
1. Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.
2. Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.
3. Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor. Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Selain itu, transistor biasanya juga dapat digunakan sebagai saklar dalam rangkaian elektronika. Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titik jenuh. Pada titik jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut off sehingga tidak ada arus dari kolektor ke emitor.
Rumus-rumus transistor:
Spesifikasi :
- Bi-Polar Transistor
- DC Current Gain (hFE) is 800 maximum
- Continuous Collector current (IC) is 100mA
- Emitter Base Voltage (VBE) is > 0.6V
- Base Current(IB) is 5mA maximum
Konfigurasi Transistor
Konfigurasi Common Base adalah konfigurasi yang kaki Basis-nya di-ground-kan dan digunakan bersama untuk INPUT maupun OUTPUT. Pada Konfigurasi Common Base, sinyal INPUT dimasukan ke Emitor dan sinyal OUTPUT-nya diambil dari Kolektor, sedangkan kaki Basis-nya di-ground-kan. Oleh karena itu, Common Base juga sering disebut dengan istilah “Grounded Base”. Konfigurasi Common Base ini menghasilkan Penguatan Tegangan antara sinyal INPUT dan sinyal OUTPUT namun tidak menghasilkan penguatan pada arus.
Konfigurasi Common Collector (CC) atau Kolektor Bersama memiliki sifat dan fungsi yang berlawan dengan Common Base (Basis Bersama). Kalau pada Common Base menghasilkan penguatan Tegangan tanpa memperkuat Arus, maka Common Collector ini memiliki fungsi yang dapat menghasilkan Penguatan Arus namun tidak menghasilkan penguatan Tegangan. Pada Konfigurasi Common Collector, Input diumpankan ke Basis Transistor sedangkan Outputnya diperoleh dari Emitor Transistor sedangkan Kolektor-nya di-ground-kan dan digunakan bersama untuk INPUT maupun OUTPUT. Konfigurasi Kolektor bersama (Common Collector) ini sering disebut juga dengan Pengikut Emitor (Emitter Follower) karena tegangan sinyal Output pada Emitor hampir sama dengan tegangan Input Basis.
Konfigurasi Common Emitter (CE) atau Emitor Bersama merupakan Konfigurasi Transistor yang paling sering digunakan, terutama pada penguat yang membutuhkan penguatan Tegangan dan Arus secara bersamaan. Hal ini dikarenakan Konfigurasi Transistor dengan Common Emitter ini menghasilkan penguatan Tegangan dan Arus antara sinyal Input dan sinyal Output. Common Emitter adalah konfigurasi Transistor dimana kaki Emitor Transistor di-ground-kan dan dipergunakan bersama untuk INPUT dan OUTPUT. Pada Konfigurasi Common Emitter ini, sinyal INPUT dimasukan ke Basis dan sinyal OUTPUT-nya diperoleh dari kaki Kolektor.
- Op Amp - LM741
Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.
Karakteristik penguat ideal adalah:
- Gain sangat besar (AOL >>). Penguatan open loop adalah sangat besar karena feedback-nya tidak ada atau RF = tak terhingga, serta pada rentang frekuensi yang luas.
- Impedansi input sangat besar (Zi >>). Impedansi input adalah sangat besar sehingga arus input ke rangkaian dalam op-amp sangat kecil sehingga tegangan input sepenuhnya dapat dikuatkan.
- Impedansi output sangat kecil (Zo <<).
Konfigurasi PIN LM741:
Spesifikasi:
Respons karakteristik kurva I-O:
2. Rangkaian
- Resistor
- Dioda
1. Dioda Penyearah (Dioda Biasa atau Dioda Bridge) yang berfungsi sebagai penyearah arus AC ke arus DC.
2. Dioda Zener yang berfungsi sebagai pengaman rangkaian dan juga sebagai penstabil tegangan.
3. Dioda LED yang berfungsi sebagai lampu Indikator ataupun lampu penerangan.
4. Dioda Photo yang berfungsi sebagai sensor cahaya.
5. Dioda Schottky yang berfungsi sebagai Pengendali.
- Transistor
Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.
1. Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.
2. Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.
Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Selain itu, transistor biasanya juga dapat digunakan sebagai saklar dalam rangkaian elektronika. Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titik jenuh. Pada titik jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut off sehingga tidak ada arus dari kolektor ke emitor.
- Bi-Polar Transistor
- DC Current Gain (hFE) is 800 maximum
- Continuous Collector current (IC) is 100mA
- Emitter Base Voltage (VBE) is > 0.6V
- Base Current(IB) is 5mA maximum
- Op Amp - LM741
Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.
Karakteristik penguat ideal adalah:
- Gain sangat besar (AOL >>). Penguatan open loop adalah sangat besar karena feedback-nya tidak ada atau RF = tak terhingga, serta pada rentang frekuensi yang luas.
- Impedansi input sangat besar (Zi >>). Impedansi input adalah sangat besar sehingga arus input ke rangkaian dalam op-amp sangat kecil sehingga tegangan input sepenuhnya dapat dikuatkan.
- Impedansi output sangat kecil (Zo <<).
Konfigurasi PIN LM741:
Spesifikasi:
Respons karakteristik kurva I-O:
- Proximity Sensor
- Sound Sensor
Sensor Suara adalah sensor yang memiliki cara kerja merubah besaran suara menjadi besaran listrik. Pada dasarnya prinsip kerja pada alat ini hampir mirip dengan cara kerja sensor sentuh pada perangkat seperti telepon genggam, laptop, dan notebook. Sensor ini bekerja berdasarkan besar kecilnya kekuatan gelombang suara yang mengenai membran sensor yang menyebabkan bergeraknya membran sensor yang memiliki kumparan kecil dibalik membran tersebut naik dan turun. Kecepatan gerak kumparan tersebut menentukan kuat lemahnya gelombang listrik yang dihasilkannya.
Salah satu komponen yang termasuk dalam sensor ini adalah Microphone atau Mic. Mic adalah komponen eletronika dimana cara kerjanya yaitu membran yang digetarkan oleh gelombang suara akan menghasilkan sinyal listrik.
Mic dapat diklarifikasikan menjadi beberapa jenis dasar antara lain; dinamis, piezoelektrik, dan elektrostatik. Mic dinamis adalah contoh alat yang memiliki sensor suara dengan peran yang besar dalam dunia industri musik. Sedangkan untuk Mic piezoelektrik digunakan secara luas untuk mic dengan meter rendah tingkat frekuensi suara. Untuk masalah pengukuran, mic elektrostatik adalah yang paling populer karena mereka dapat dirampingkan, memiliki ffrekuensi respon konsekuensi rata selama rentang frekuensi yang luas, dan menyediakan nyata stabilitas yang tinggi dibandingkan dengan mic jenis lain. Intensitas suara mic ini dirancang untuk menangkap intensitas suara bersama dengan unit arah aliran sebagai besaran vektor. Bila dilihat dari intensitas bunyi, mic dibagi menjadi dua jenis, yaitu arang dan capasitor.
Diperlukan bebrapa komponen dalam pembuatan sensor suara. Komponen yang diperlukan sangat mudah ditemukan dan memiliki harga yang terjangkau. Komponen-komponen yang dibutuhkan antara lain; resistor memiliki dua saluran yang fungsinya untuk menahan arus listrik dengan memproduksi penurunan tegangan diantara dua salurannya sesuai dengan arus, kondensator, trimpot memiliki hambatan listrik yang dapat diubah-diubah dengan cara memutar porosnya, dioda adalah bahan semikonduktor yang dapat menghantar arus listrik pada satu arah saja, IC (Intergrated Circuit) atau sirkuit, kondensator mic, LED untuk mengeluarkan emisi cahaya, timah, solder, kabel secukupnya dan lain-lain.
- Working voltage: DC 3.3-5V
- Dimensions: 45 x 17 x 9 mm
- Signal output indication
- Single channel signal output
- With the retaining bolt hole, convenient installation
- Outputs low level and the signal light when there is sound
- Flame Sensor
Pada sensor ini menggunakan tranduser yang berupa infrared (IR) sebagai sensing sensor. Tranduser ini digunakan untuk mendeteksi akan penyerapan cahaya pada panjang gelombang tertentu, yang memungkinkan alat ini untuk membedakan antara spectrum cahaya pada api dengan spectrum cahaya lainnya seperti spectrum cahaya lampu, kilatan petir, welding arc, metal grinding, hot turbine, reactor, dan masih banyak lagi.
Adapun spesifikasi dari flame detector ini adalah sebagai berikut:
Output= Digital (D0)
Working voltage: 3.3V to 5V
Output format: Digital output (HIGH/LOW)\
Wavelength detection range: 760nm to 1100nm
Using LM393 comparator
Detection angle: About 60 degrees, particularly sensitive to the flame spectrum
Lighter flame detect distance 80cm
- Touch Sensor
- Relay
Konfigurasi pin
4. Percobaan [kembali]
a. Prosedur percobaan
b. Gambar rangkaian
c. Prinsip kerja rangkaian
Ketika flame sensor mendeteksi adanya percikan api, maka akan menyebabkan buzzer berbunyi yang menandakan adanya peringatan bahwa ada percikan api, sehingga flame sensor akan berlogika 1, sehingga didapatkan tegangan keluaran sensor sebesar +5V. Lalu, arus mengalir masuk ke kaki non inverting OP AMP 741 disalurkan dengan tahanan yang disesuaikan lanjut menuju kaki 6 OP AMP 741 dan menghasilkan tegangan output sebesar 11V. Ini didapatkan dari rumus Vo=Aol (Vi-Vref). Dikarenakan Vsnya sebesar 12V, maka tegangan outputnya hanya dapat terbaca <12V yaitu 11 V. Lalu, arus mengalir menuju R3, di sini dapat dilihat bahwa transistor sudah aktif karena nilai Vbe>0,7 V, di sini dapat terbaca tegangan Vbe sebesar +0,90V. Lalu, arus mengalir ke kaki base transistor menuju kaki emitor dan diteruskan ke ground. Karena arus yang keluar di kaki transistor sudah cukup untuk mengaktifkan transistor sehingga transistor aktif, sehingga arus mengalir dari power supply (+7V) menuju relay RL 2, kemudian ke kaki kolektor menuju kaki emitor dan diteruskan ke ground. Karena adanya arus yang melewati relay, maka switch relay akan berpindah ke kiri, maka ada arus yang mengalir dari baterai menuju buzzer sehingga buzzer akan berbunyi sebagai penanda bahwa adanya percikan api. Selain itu, arus juga menuju R12 dan mengaktifkan LED merah sebagai indicator bahwa adanya percikan api.
Ketika sound sensor mendeteksi adanya suara buzzer sebagai tanda bahwa adanya percikan api, maka didapatkan keluaran yaitu motor akan berputar sebagai tanda bahwa kapsul pesawat terpisah dari body pesawat, sehingga sound sensor akan berlogika 1,sehingga didapatkan tegangan keluaran sensor sebesar +5 V, lalu arus mengalir masuk ke kaki non inverting OP AMP 741 disalurkan dengan tahanan yang disesuaikan lanjut menuju kaki 6 OP AMP 741 dan menghasilkan tegangan output sebesar 11V. Ini didapatkan dari rumus Vo=Aol (Vi-Vref). Dikarenakan Vsnya sebesar 12V, maka tegangan outputnya hanya dapat terbaca <12V yaitu 11 V. Lalu, arus menuju menuju R6. Disini dapat dilihat bahwa transistor sudah aktif karena nilai Vbe>0,7 V. Tegangan Vbe di sini dapat terbaca sebesar +0,95V. Lalu, arus mengalir menuju kaki base transistor ke kaki emitor dan diteruskan ke ground. Karena arus yang keluar di kaki transistor sudah cukup untuk mengaktifkan transistor sehingga transistor aktif, sehingga arus mengalir dari power supply (+12V) menuju R4 lalu ke relay RL 1, kemudian ke kaki kolektor menuju kaki emitor dan diteruskan ke ground. Karena adanya arus yang melewati relay, maka switch relay akan berpindah ke kanan, maka ada arus yang mengalir dari baterai menuju R13, sehingga motor akan berputar menandakan bahwa kapsul terpisah dari body pesawat, serta LED merah akan menyala sebagai indicator bahwa kapsul terpisah dari body pesawat.
Namun, apabila terdapat kerusakan pada motor sound sensor, maka bisa dilakukan secara manual dengan menekan touch sensor untuk mengaktifkan motor sebagai pertanda bahwa kapsul pesawat terpisah dari body pesawat, maka touch sensor akan berlogika 1, sehingga didapatkan tegangan keluaran sensor sebesar +5V, lalu arus mengalir masuk ke kaki non inverting OP AMP 741 disalurkan dengan tahanan yang disesuaikan lanjut menuju kaki 6 OP AMP 741 dan menghasilkan tegangan output sebesar 11V. Ini didapatkan dari rumus Vo=Aol (Vi-Vref). Dikarenakan Vsnya sebesar 12V, maka tegangan outputnya hanya dapat terbaca <12V yaitu 11 V. Lalu, arus menuju R2. Disini dapat dilihat bahwa transistor sudah aktif karena nilai Vbe>0,7 V. Tegangan Vbe di sini dapat terbaca sebesar +0,95V. Lalu, arus mengalir menuju kaki base transistor ke kaki emitor dan diteruskan ke ground. Karena arus yang keluar di kaki transistor sudah cukup untuk mengaktifkan transistor sehingga transistor aktif, sehingga arus mengalir dari power supply (+12V) menuju R18 lalu ke relay RL 3, kemudian ke kaki kolektor menuju kaki emitor dan diteruskan ke ground. Karena adanya arus yang melewati relay, maka switch relay akan berpindah ke kiri, maka ada arus yang mengalir dari baterai menuju R17, sehingga motor akan berputar menandakan bahwa kapsul terpisah dari body pesawat, serta LED merah akan menyala sebagai indicator bahwa kapsul terpisah dari body pesawat.
Kemudian, pada ketinggian yang telah ditentukan, proximity sensor akan bekerja dan menghasilkan keluaran motor akan berputar sebagai pertanda bahwa parasut akan terbuka, sehingga didapatkan tegangan keluaran sensor sebesar +1,09V yang kemudian diteruskan ke kaki non inverting OP AMP 741 disalurkan dengan tahanan yang disesuaikan lanjut menuju kaki 6 OP AMP 741 dan didapatkan tegangan keluaran atau Vout sebesar 11 V. Ini didapatkan dari rumus Vo=Aol (Vi-Vref). Dikarenakan Vsnya sebesar 12V, maka tegangan outputnya hanya dapat terbaca <12V yaitu 11 V. Lalu arus mengalir menuju R8. Transistor di sini telah aktif karena ditandai dengan nilai Vbe>0,7 V. Di sini tegangan Vbe yang terbaca sebesar +0,86V. Lalu, arus mengalir ke kaki base transistor menuju kaki emitor dan diteruskan ke ground. Dikarenakan transistor sudah aktif, maka arus mengalir dari power supply (+12V) menuju R22 menuju ke relay RL4 dan ke kaki kolektor lalu ke kaki emitor dan diteruskan ke ground. Karena adanya arus yang mengalir melewati relay maka switch relay akan berpindah ke kiri. Maka ada arus yang mengalir dari baterai menuju motor sehingga motor akan berputar ke kiri menandakan parasut akan terbuka.
